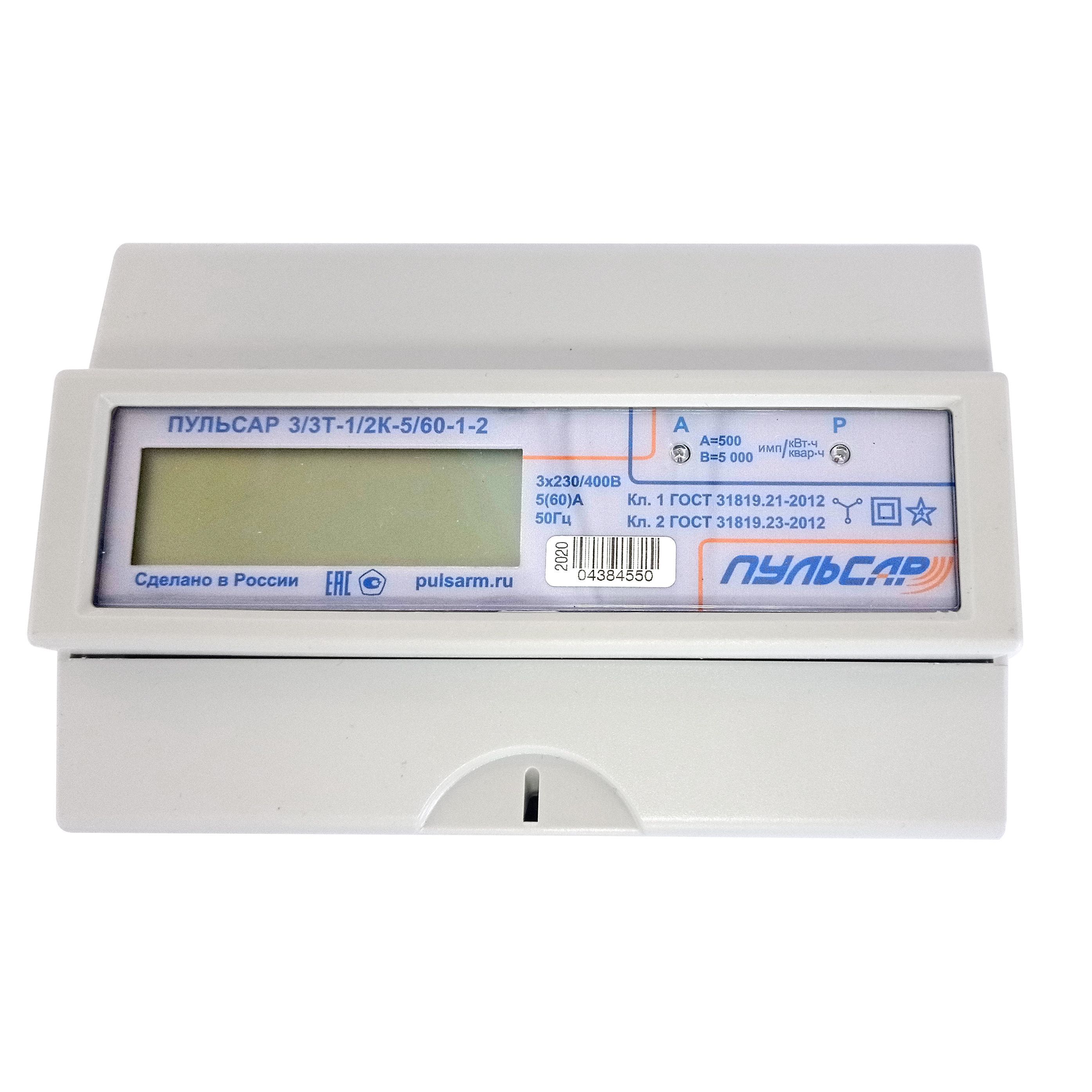

Счётчики электрической энергии трехфазные электронные многотарифные ПУЛЬСАР 3/3Т (далее - счётчики) предназначены для измерения и учета в одно- или многотарифном режиме активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11- 2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 в трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц.
Счетчики могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы только в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке)
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов при помощи цифрового сигнального процессора (DSP), поступающих на входы от датчиков тока и напряжения в цифровой код. В качестве датчиков тока используются трансформаторы тока, а в качестве датчиков напряжения – резистивные делители, включенные в параллельные цепи счетчиков.
Счетчики выпускаются в двух исполнениях в зависимости от установки:
- в корпусе для установки внутри помещений (либо в местах, имеющих дополнительную защиту от влияния окружающей среды) с вариантом установки на дин-рейку или с универсальной установкой;
- в корпусе для наружной установки (устанавливаются на опору линии электропередачи или на отводящих к потребителю силовых проводах) – корпус сплит (с раздельной архитектурой).
В счетчиках с жидкокристаллическим индикатором (далее – ЖКИ) для хранения измеренных величин имеется энергонезависимая память.
В зависимости от видов измеряемой электрической энергии выпускаются следующие варианты счетчиков:
- однонаправленные счетчики учитывают активную электрическую энергию по модулю и реактивную электрическую энергию в квадранте Q1 (кроме счетчиков с электромеханическим отсчетным устройством);
- двунаправленные счетчики учитывают активную электрическую энергию прямого и обратного направления и реактивную электрическую энергию в квадрантах Q1, Q2, Q3, Q4;
- комбинированные счетчики учитывают активную электрическую энергию по модулю и реактивную электрическую энергию в квадрантах Q1 и Q4.
Счетчики имеют один или два оптических испытательных выхода. Испытательный выход с маркировкой «А» по умолчанию работает как выход активной электрической энергии, но может переключаться в другие режимы работы. Испытательный выход с маркировкой «Р» (при наличии) всегда работает как выход реактивной электрической энергии.
Счетчики, в зависимости от исполнения могут иметь:
- дискретные входы;
- дискретные выходы (в том числе для управления внешним коммутатором);
- вход резервного питания;
- импульсные выходы, работающие синхронно с оптическими испытательными выходами.
Счетчики, имеющие исполнение с входом резервного питания при отсутствии фазных напряжений и при наличии напряжения на входе резервного питания, продолжают нормально функционировать – то есть измеряют параметры сети, сохраняют архивы, формируют журналы событий и отвечают на запросы по интерфейсам связи.
Счетчики, имеющие встроенное реле или дискретные выходы, ограничивают подачу электроэнергии по следующим сценариям:
- по непосредственной команде по одному из цифровых интерфейсов;
- по превышению значения потребленной активной энергии (по каждому тарифу возможно установить свой порог);
- по превышению средней активной электрической мощности (по каждому тарифу возможно установить свой порог) потребитель отключается на одну минуту;
- по превышению входного напряжения до возвращения напряжения к нормальным значениям;
- по другим событиям, в зависимости от настроек (воздействие магнитного поля, превышение уставки по току, вскрытие счетчика, превышение максимальной температуры внутри корпуса).
В состав счетчика в соответствии со структурой условного обозначения могут входить различные виды интерфейсов, а также датчик вскрытия корпуса, клеммной колодки, датчик магнитного поля и температуры.
